네트워크란?

물리적 전송 매체를 사용하여 서로 연결된 장치 세트

• 데이터 정보 및 리소스를 통신하고 공유하기 위해 서로 연결된 컴퓨터 그룹
• 노드 둘 이상의 네트워크를 연결하는 데 사용

망 종류

• LAN: 소규모로 연결되는 네트워크 ex) 사무실
• WAN: LAN과 LAN을 연결하는 대규모 네트워크

Cast의 종류

유멀브

• 유니캐스트: 1:1 통신
• 멀티캐스트: 1:N 통신
• 브로드캐스트: 1:all 통신 -> 무조건 받아들이는 통신

회선, 대역폭

• 전송되는 데이터를 허용할 수 있는 동시접속자 수

계층 구조

OSI 7계층

통신 접속에서 완료까지의 과정을 7단계로 정의한 국제 통신 표준 규약

물데네전세표응

1. 물리 계층: 네트워크 케이블 재징, 커넥터 형식 등 물리적 요소 규정

   • 전송 단위: 비트

   • 장비: 통신 케이블, 허브

2. 데이터링크 계층: 직접 연결된 기기 사이 논리적인 전송로(데이터링크), MAC Address를 통해 송수신 확인

   • 전송 단위: 프레임

   • 장비: 브릿지, 스위치
   • 프로토콜: 이더넷

3. 네트워크 계층: 패킷을 네트워크 간 IP를 통하여 데이터 전달

   • 전송 단위: 패킷

   • 장비: 라우팅
   • 프로토콜: IP, ICMP, ARP

4. 전송 계층: 두 호스트 시스템으로부터 발생하는 데이터 흐름 제공

   • 전송 단위: 세그먼트
   • 장비: TCP/UDP
   • 프로토콜: 게이트, L4 스위치

5. 세션 계층: 데이터를 보내는 논리적인 통신로(커넥션) 확립과 연결 끊기 규정

   • 전송 단위: 데이터
   • 프로토콜: SSH, TLS

6. 표현 계층: 앱 데이터를 통신에 적합한 형태로 변환하는 방법 규정

   • 프로토콜: JPEG

7. 응용 계층: 애플리케이션 별로 서비스를 제공하는 방법 규정

   • 프로토콜: DNS, FTP, HTTP

TCP/IP 프로토콜 스택 4계층

1. Network Access 계층: 물리적 영역의 표준화에 대한 결과 (물리 + 데이터 계층)
   • LAN, WAN 네트워크 표준 프로토콜 정의
   • 물리적인 주소로 MAC 사용
2. Internet 계층: 통신 노드 간의 IP 패킷 전송, 라우팅 기능 (네트워크 계층)
   • IP, ICPM, ARP 등
3. Transport 계층: 통신 노드 간 연결 제어, 신뢰성 있는 데이터 전송 (전송 계층)
   • TCP/IP
4. Application 계층: TCP/UDP 기반 응용 프로그램 구현 (세션 + 표현 + 응용 계층)
   • SMTP, FTP, HTTP, SSH, DNS

TCP/UDP

TCP란? Transmission Control Protocol

인터넷 상에서 데이터를 메세지의 형태로 보내기 위해 IP와 함께 사용하는 프로토콜

• IP가 데이터의 배달을 처리하고 TC가 패킷을 추적 및 관리
• 연결형 서비스 -> 높은 신뢰성 보장 (연속성X)
• 3-way handshaking을 통해 연결 설정, 4-way handshaking을 통해 해제
• 흐름 제어 및 혼잡 제어
• UDP보다 속도가 느림
• 점대점 point to point 방식: 정확히 2개의 종단점을 가짐 (1:1)
• 전이중 full-duplex: 전송이 양방향으로 동시에 일어날 수 있음

통신 방법

1. TCP 서버

   socket() 소켓생성 -> bind() 소켓 주소할당 -> listen() 연결요청 대기상태 -> accept() 연결허용 -> read()/write() 데이터 송수신 -> close() 연결종료

   • 연결 요청 대기에서 연결요청 대기 큐를 만듦

2. TCP 클라이언트

   socket() 소켓생성 -> connect() 연결요청 -> read()/write() 데이터 송수신 -> close() 연결종료

3-way handshaking

TCP 소켓이 연결 과정 중 총 세번의 대화를 주고 받음

• 양쪽 모두 데이터를 전송할 준비가 되었다는 것을 보장, 실제로 데이터 전달 시작 전 한 쪽이 다른 쪽 준비가 되었다는 것을 알 수 있도록 함
• 상대편에 대한 초기 순차일련번호 획득

1. Client가 Server에 SYN 패킷 전송
   • Client: SYN/ACK 응답을 기다리는 SYN_SENT 상태
2. Server가 SYN 요청을 받고 ACK와 SYN flag가 설정된 패킷 발송, Client의 ACK 응답을 기다림
   • Server: ACK 응답을 기다리는 SYN_RECEIVED 상태
3. Client가 Server에게 ACK를 보내서 데이터를 통신함
   • Server: ESTABLISHED 상태

4-way handshaking

1. Client가 연결을 종료하겠다는 FIN 플래그 전송

2. Server가 확인 메시지 ACK를 보내고 통신이 끝날 때 까지 기다림

   • Server: TIME_WAIT 상태

     Server에서 FIN을 전송하기 전에 전송한 패킷이 FIN 패킷보다 늦게 도착하는 상황

     • Client에서 세션을 종료시킨 후 뒤늦게 도착한 패킷은 Drop, 데이터 유실
     • 위 상황을 방지하기 위해 Server로부터 FIN을 수신하더라도 일정시간동안 세션을 남겨놓고 잉여 패킷을 기다리는 과정을 거침 -> TIME_WAIT

3. Server가 통신이 끝났으면 연결 종료 FIN 플래그를 Client에게 전송

4. Client가 확인 메시지를 보냄

UDP란? User Datagram Protocol

데이터를 데이터그램(독립적인 관계를 지니는 패킷) 단위로 처리하는 프로토콜

• 비연결형 (신뢰성 낮음)
• TCP보다 속도가 빠름
• 데이터 교환 시 절차를 걸치지 않음
• IP를 사용해 통신하지만 컴퓨터끼리 직접 연결
• 패킷이 도착했을 때, 출발지의 정보를 알 수 있음
• ex) DNS

HTTP/HTTPS

HTTP의 문제점

• 평문 통신 -> 도청 가능

  SSL, TLS 프로토콜을 조합하여 HTTP 통신 내용 암호화

• 통신 상대 확인X -> 위장 가능

  SSL로 상대 확인 (제 3자 기관에 의해 발행되는 증명서 제공)

• 완전성 증명 -> 변조 가능

  SSL로 인증, 암호화, 다이제스트 기능 제공

HTTPS

• HTTP의 문제점을 개선하기 위해 SSL(보안 소켓 계층)을 사용해서 문제를 해결

• 암호화된 연결 생성, 도난 방지

• HTTP -> SSL -> TCP 통신

HTTPS 동작 과정

공개키/개인키 암호화 방식 사용

• 공개키: 모두에게 공개 가능한 키

  공개키로 암호화를 하여 개인키로만 복호화 가능: 나만 볼 수 있음

• 개인키: 나만 아는 키

  개인키로 암호화하면 공개키로 복호화: 내가 인증한 정보임을 알려 신뢰성 보장

동작과정

1. A기업이 HTTP 기반 애플리케이션에 HTTPS를 적용하기 위해 공개키/개인키 발급

2. CA 기업에 공개키를 저장하는 인증서 발급 요청 (보안)

3. CA 기업은 인증서(CA기업 이름, 서버 공개키, 서버 정보 등) 생성

   -> CA 기업의 개인키로 암호화하여 A기업에 제공 (신뢰성확보)

4. A기업은 클라이언트에게 암호화된 인증서(개인키) 제공

5. 브라우저는 CA기업의 공개키를 미리 가지고 암호화된 인증서를 복호화

6. 암호화된 인증서를 복호화하여 얻은 A기업의 공개키로 데이터를 암호화하여 요청 전송

HTTP Method

클라이언트와 서버 사이에 이루어지는 요청과 응답 데이터를 전송하는 방식

• OPTIONS: curl을 이용해 OPTIONS 요청을 서버에 보냄으로써 서버에서 지원하는 method 확인, 목적 리소스 통신 설정

  타겟 서버의 지원 가능한 Method를 알아봄

• GET: 특정 리소스의 표시 요청. 오직 데이터를 받음, 서버에게 Resource를 보내도록 요청하는데 사용, 서버의 Resource를 읽음

  • 캐싱 가능
  • URL에 데이터가 노출되어 보안에 취약
  • 멱등성 O: 동일한 요청을 전송했을 때 동일한 응답이 돌아옴 -> 외부 요인에 의한 것은 변하지 않음

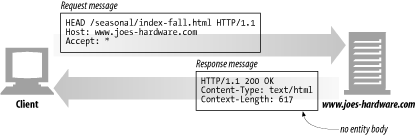

• HEAD: GET 메서드와 동일한 응답 요구. 응답 본문을 포함하지 않음 서버에서 Body를 Return하지 않음

  Resource를 받지 않고 오직 찾기만 원할 때

  Object가 존재할 경우 응답 상태 코드 확인

  서버 응답 헤더 -> Resource 수정 확인

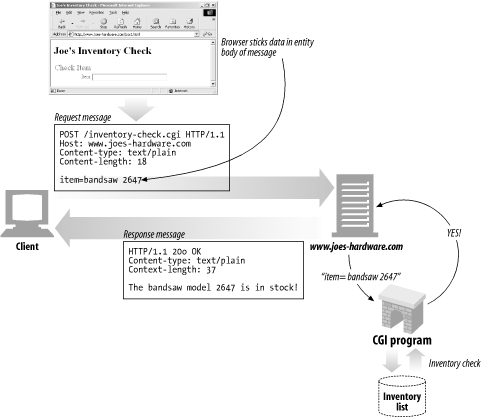

• POST: 특정 리소스에 엔티티 제출 할 때 사용. 서버 상태의 변화 서버에서 Input Data를 보내기 위함

  • 메시지 바디를 통해 서버로 데이터 전달(데용량 데이터 전송 가능)
  • 개발자 도구로 내용을 확인할 수 있기 때문에 암호화 필요
  • 캐싱 불가능: 바디를 모두 담기가 어렵기 때문에
  • 멱등성X: 서버에 동일한 요청을 전송해도 응답이 다를 수 있음

  서버에 DATA를 보내는 용도

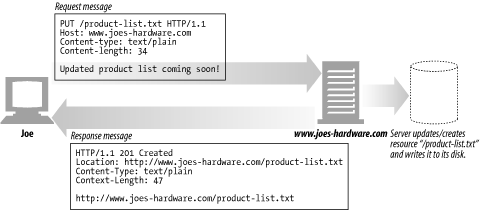

• PUT: 목적 리소스 모든 현재 표시를 요청 payload로 변경 서버에 문서를 쓸 때 사용

  • 멱등성O: 결과를 대체하기 때문에 최종 결과는 같음
  • 전체 변경

  서버가 Clinet 요청의 Body 확인

  요청된 URL에 정의된 새로운 Resource 생성



  서버의 Resource에 Data를 저장하는 용도

• DELETE: 요청 리소스 삭제

  • 멱등성O

  항상 보장되지 않음

  HTTP 규격에는 Client 요청에도 서버 무효화

• CONNECT: 목적 리소스로 식별되는 서버로의 터널을 연결

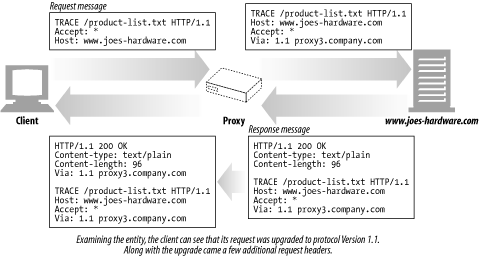

• TRACE: 목적 리소스의 경로에 따라 메시지 loop-back 테스트 서버에 도달했을 때 최종 패킷의 Request Packet을 봄

  클라이언트로부터 Request Packet이 방화벽, Proxy Server, Gateway등을 거치면서 packet 변조가 만들어 질 수 있음 -> 서버 도달 시 패킷을 엿봄

  Original Data와 서버에 도달했을 때 비교본 DATA를 서버의 응답 Body를 통해 확인

  요청의 최종 수신자는 반드시 송신자에게 200 응답 Body로 수신한 메시지 반송

  최초 Client 요청에는 Body 포함X



• PATH: 리소스의 부분 수정

• PATCH: 리소스 부분 변경, 지원이 안될 경우 POST 방식 사용

  • 데이터 안의 일부 값만 바꿀 때

HTTP Status

클라이언트가 보낸 요청의 처리 상태를 알려주는 것

• 1xx: 요청이 수신되어 처리중
• 2xx: 요청 정상 처리
• 3xx: 요청을 완료하려면 추가 행동이 필요
• 4xx: 클라이언트 오류, 잘못된 문법 등으로 서버가 요청을 수행할 수 없음
• 5xx: 서버 오류, 서버가 정상 요청을 처리하지 못함

주소창에 URL 검색

1. 사용자가 도메인 입력

2. 입력한 URL 주소 중 도메인 네임을 DNS서버에 검색

   -> DNS 서버에서 도메인 네임에 해당하는 IP 주소를 찾아 사용자가 입력한 URL 정보와 전달

3. 페이지 URL 정보 + IP 주소를 HTTP 프로토콜을 사용하여 HTTP 요청 메시지 생성

   -> TCP 프로토콜을 사용하여 인터넷을 거쳐 IP 주소의 컴퓨터로 전송

4. HTTP 요청 메시지 -> HTTP 프로토콜 -> 웹 페이지 URL 정보로 변환 -> 데이터 검색

5. 검색된 웹 페이지 데이터 -> HTTP 프로토콜 -> HTTP 응답 메시지 생성 -> TCP 프로토콜 -> 인터넷 -> 클라이언트 컴퓨터

6. HTTP 응답 메시지 -> HTTP 프로토콜 -> 웹 페이지 데이터 -> 웹 브라우저에 의해 출력

요약

• 사용자가 도메인을 입력하면 DNS 서버에서 IP 주소를 찾아 HTTP 프로토콜을 사용해 HTTP 요청 메시지 생성
• TCP 프로토콜로 IP 주소 컴퓨터로 전송한 후, 데이터를 검색하여 HTTP 응답메시지를 생성
• 다시 TCP 프로토콜을 통해 클라이언트에게 HTTP 응답메시지 전송 후 HTTP 프로토콜을 거쳐 출력
